Power BOX v 2.0

!!!...AVIS IMPORTANT...!!!

Je ne  peux être tenu responsable de toute blessure pouvant aller aux blessures mortelles. Ainsi, que tout bris ou dommage a votre équipement. Vous seul êtes responsable de vos gestes.

Avec mon nouveau télescope (printemps 2013) viens avec le nouveau setup!!! C'est à dire, le DSLR pour la photographie, le focuseur électrique, le guider. Ce n'est pas le problème en soit. Le problème, c'est que je dois alimenter tout ça en électricité. Tout a chacun a son voltage, la T3i marche sur du 7,74vdc, le guider via le port USB 5vdc. donc avec ceci en tête, je me suis donner comme mandat de réduite les fils qui parte du télescope pour allé a mon bloc d'alimentation et/ou au portable de guidage. Pourquoi ne pas aussi éliminer le besoin de mon Telrad en batterie, quand je pourrais utiliser mon block d'alimentation. Je dois donc trouvé une solution pour n'avoir qu'un fil USB qui part du télescope pour allé a l'ordinateur et un fil 12 qui alimenteras tout les autres appareil sur le télescope.

1. Installation d'un HUB USB sur le télescope. Avec cette solution tout les fil USB s’arrête au HUB puis seulement un fil ira au portable et un fil ver l'alimentation. Ici j'ai besoins de 5vdc avec +- 2 ampères. La T3i, la camera de guidage et mon TemperHum, ce brancherons dans le HUB. J'ajoute également adaptateur USB pour ma souris et un adaptateur Bluethoot.
2. J'ai besoin de 7,74vdc pour alimenter la T3i, via un adaptateur. Je me suis commandé un AC to dc adapter pour par la suite ne prendre que le substitut du block piles et le fil que je vais couper et utiliser plus tard.
3. J'ai aussi besoin de 9vdc, pour alimenter mon Telrad (il marche sous 9vdc car j'ai ajouter un circuit pour faire clignoter celui-ci.) et alimenter le focuser électrique.

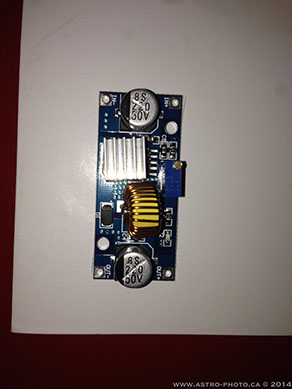

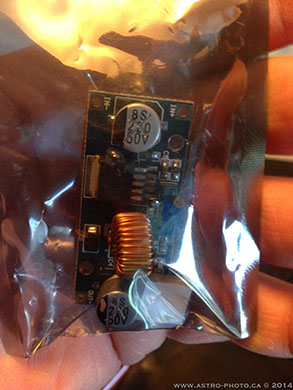

La solution d'alimentation électrique passe par la fabrication d'un convertisseur DC to DC. J'ai analyser le tout et le plus simple est de prendre 3 petits convertisseur qui aurons le même voltage d'entrée et chacun donnera le voltage de sortie désirer. Pour les convertisseurs je suis allé sur ebay. Pour quelque dollars vous pouvez avoir quelque choses de sérieux qui viens de la Chine. DC-DC Step Down Power Module 4V-38V to 1.25V-36V 5A Adjustable. Ici dans le sac antistatique de lors de la réception, au centre sans le petit dissipateur de chaleur et a droite avec le disipateur de chaleur.

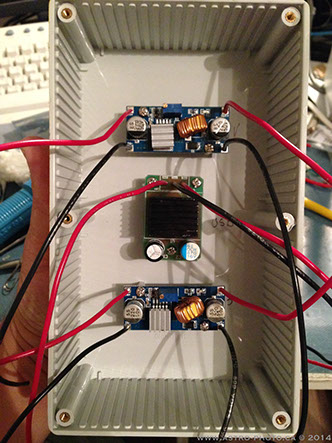

Donc je vais utiliser 3 dc to dc converter, chacun sera ajuster de sorte que j'aurai 9vdc, 7,74vdc et 5 vdc. J'avais déjà une boite pour convertir du dc en dc plus bas voltage, mais elle provenais d'un autre projet. C'est une boite en aluminium robuste mais lourde. Le circuit interne de ce vieux projet étais également lourd.

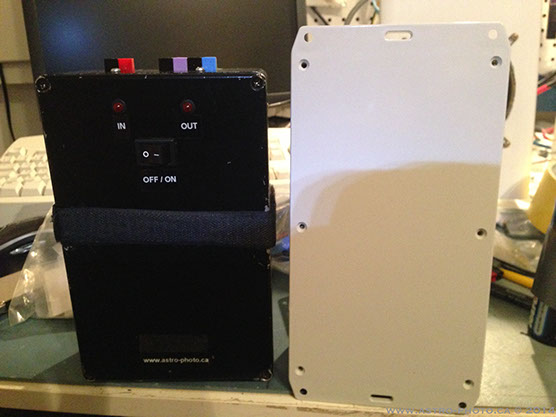

Je suis donc allé faire du shopping pour trouvé la boite pour mon bricolage. Donc mon cas, j'ai trouvé exactement ce que je cherchais chez MG électronique de St-Jérôme. La boite noir de gauche est mon ancienne boite de convertisseur et a droite la nouvelle boite en Plastic ABS blanc crème.

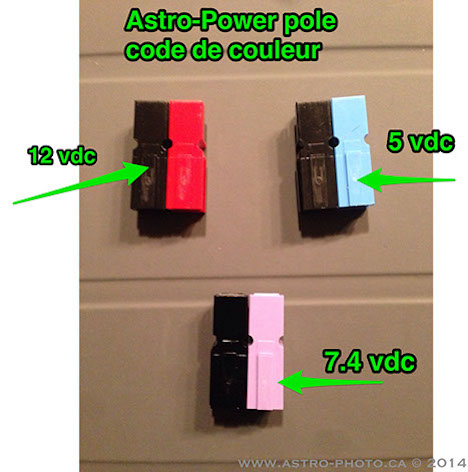

Le APP noir sera toujours le négatif ou le ground.  Le rouge garde le même standard sois 12 vdc. Le Jaune est pour le 9 vdc, le Violet 7,74 vdc  ou Canon, puis le Bleu 5 vdc ou USB pwr. Nous sommes maintenant 4 personnes utilisant ce standard et je crois que certain club du Québec aussi adopte ce standard.

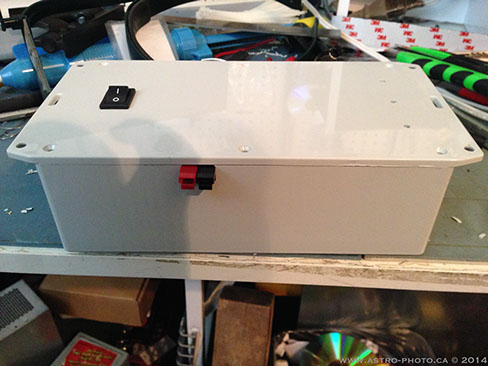

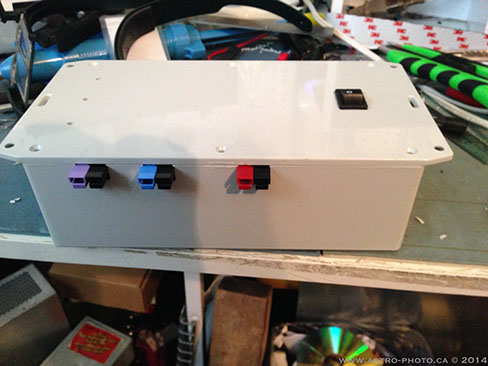

Pour l'installation des APP comme ici, c'est très simples et efficaces. Si vous regarder la photo du code des couleurs vous remarquerez que les APP on un concave en demi lune de chaque coté, il sagit donc de mesurer d'un concave a l'autre par la suite de faire cette coupe sur le rebord de la boite comme moi, de façon a faire glisser le APP dans la fente obtenu et une fois le couvercle fermer le tout seras retenue très solidement. Pour exécuté les coupes, j'Ai percé plein de petit trou le long des lignes tracé selon la dimension du APP. Une fois plein de petit trou fait, je prend un Exacto avec une lame neuve et je coupe en reliant les petits trous. Puis au besoins j'ajuste avec la lame d'Exacto. De cette façon j'ai tout positionner mes APP, coté gauche le 12 vdc IN et a droite les voltages de sortie.

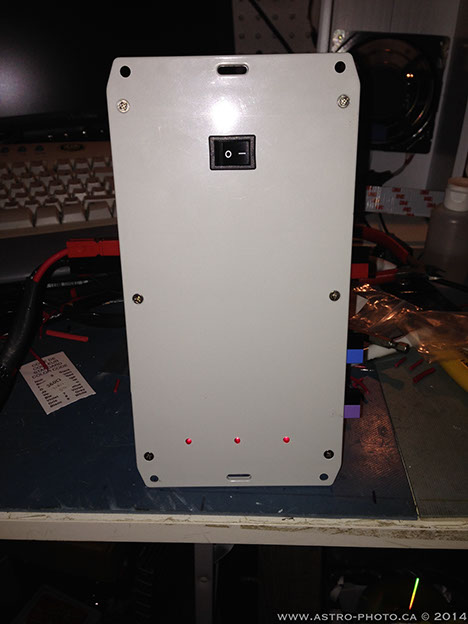

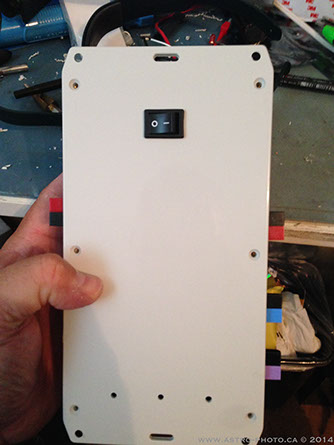

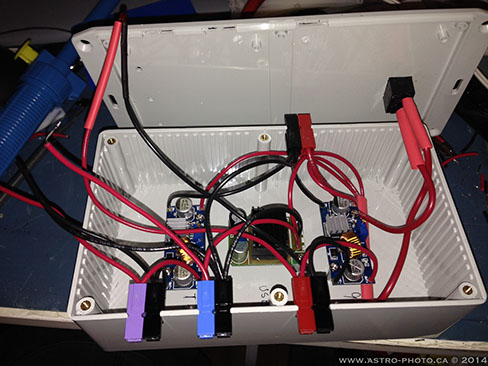

Une fois les APP en place, j'ai tout simplement sertie les contacts des APP au différent fil et insérer les fils dans le bon connecteur.  Pour la découpe de la Switch en surface j’ai fait plein de petit trou et couper avec un Exacto. Pour les petits trou qui recevront mes LED, j'ai simplement percer au bon diamètre. J'ai souder les fil au LED de façon a ce que ce sois chaque sortie qui aliment son LED respectif. De cette façon je sais si un dc-dc converter fonctionne.  Une fois les LED's a leur place, je les colles en place avec de la colle chaude.

Le projet est presque terminer. Il ne reste que valider les voltages et/ou les ajuster en ajustant la petite vis doré sur la résistance variable (petite boite bleu). Une fois les voltages ajuster. Refermer le tout. Faites un test; alimenter en 12 vdc votre boite et vérifier chacune des sortie. Rien n'a brûlé? Alors vous pouvez faire la finition!

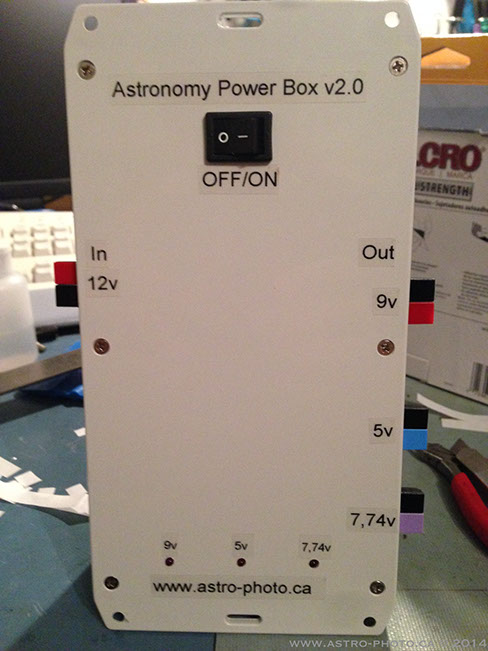

Pour les décalques, j'ai utilisé un P-Touch de Brother avec du ruban 12mm de largeur Noir sur transparent.  Voir la photo ci-bas pour voir ce que j'ai identifier. Ceci donne un look plus soigner et finis a votre projet.
